【天正华意电气设备(兰州市分公司)tianzh3611-74】是一家专注于振荡波局放耐压试验系统生产、销售与一体的厂家,经验丰富,质量可靠,我们深知,每一次的选择都是对您信任的投票,因此我们始终坚守初心,不断自我,只为赢得您对振荡波局放耐压试验系统信赖与满意。联系人:杨经理,地址:平度市平安路2号。

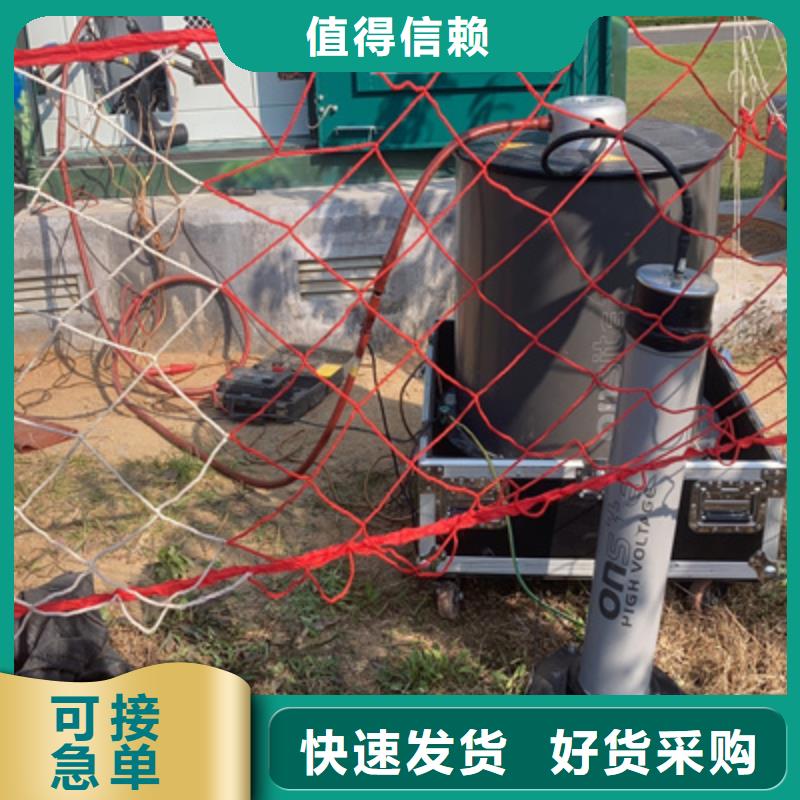

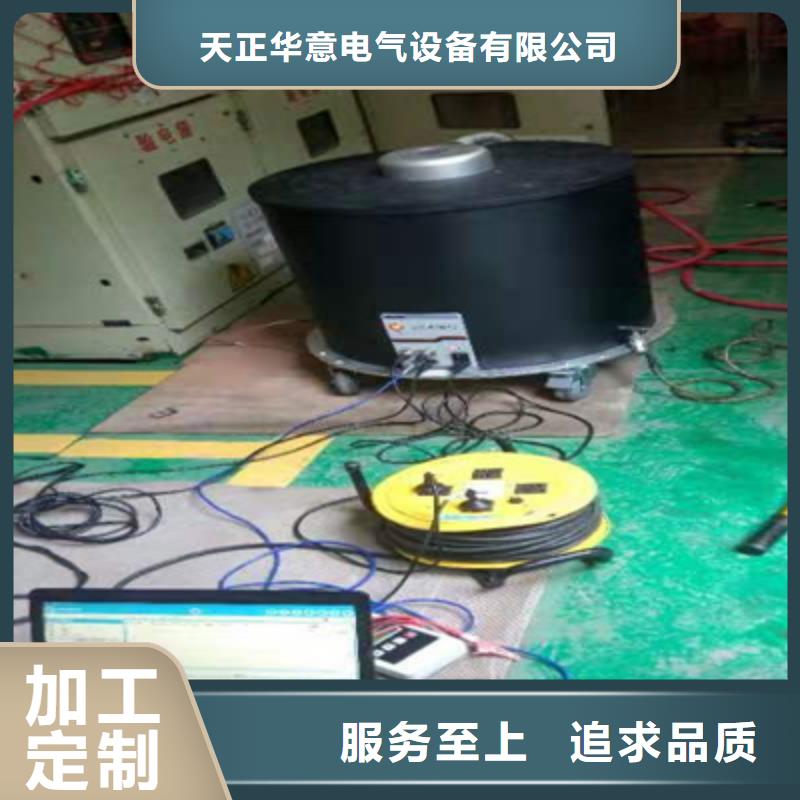

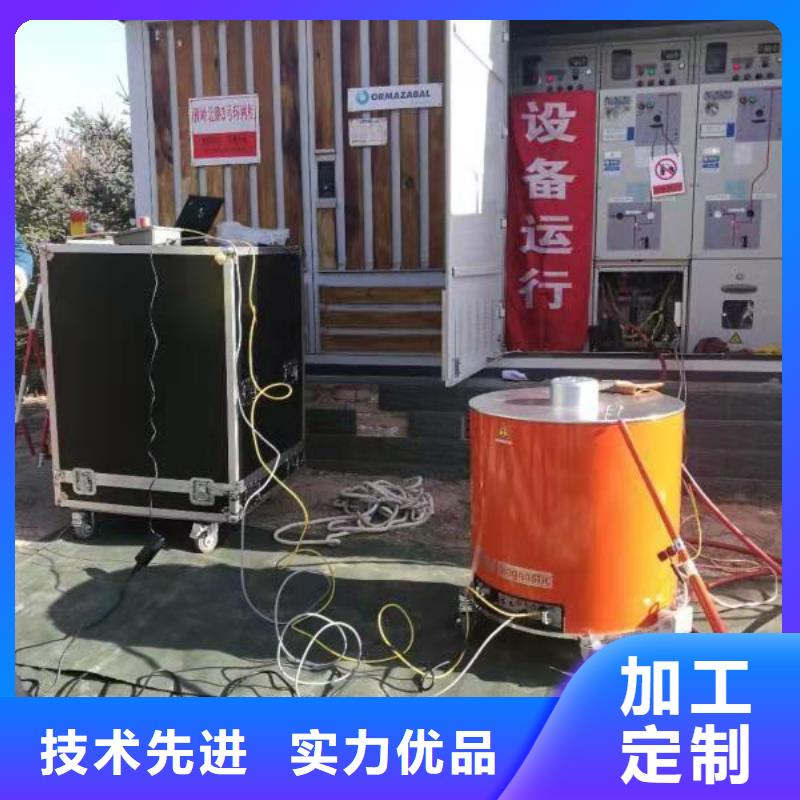

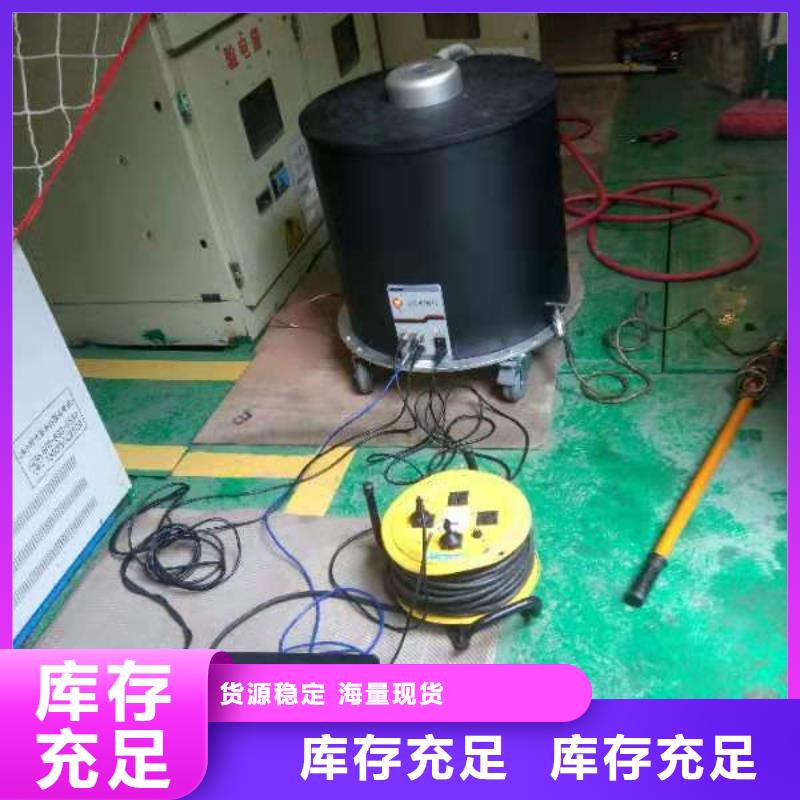

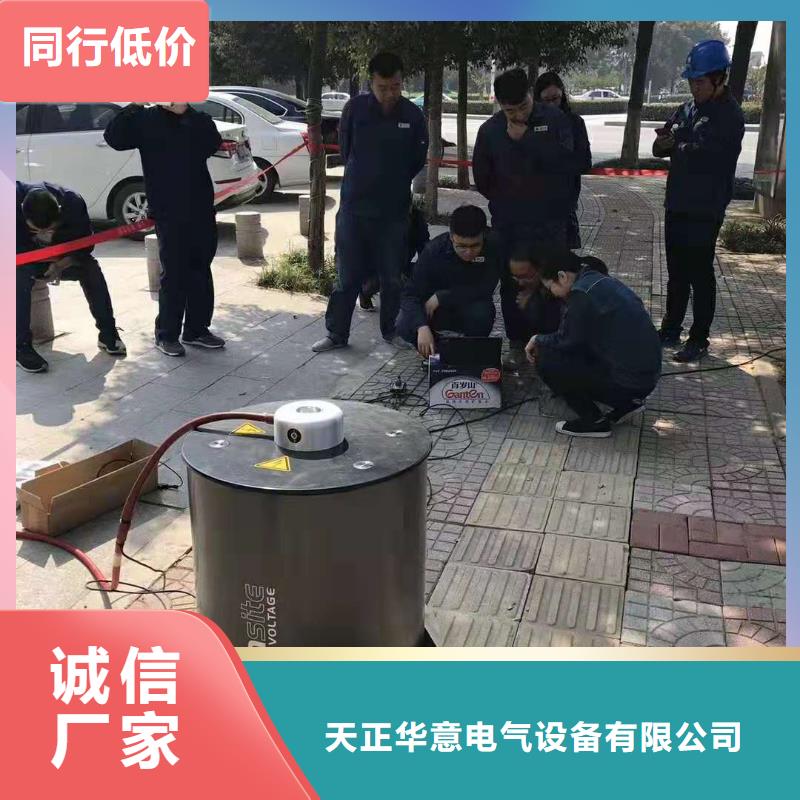

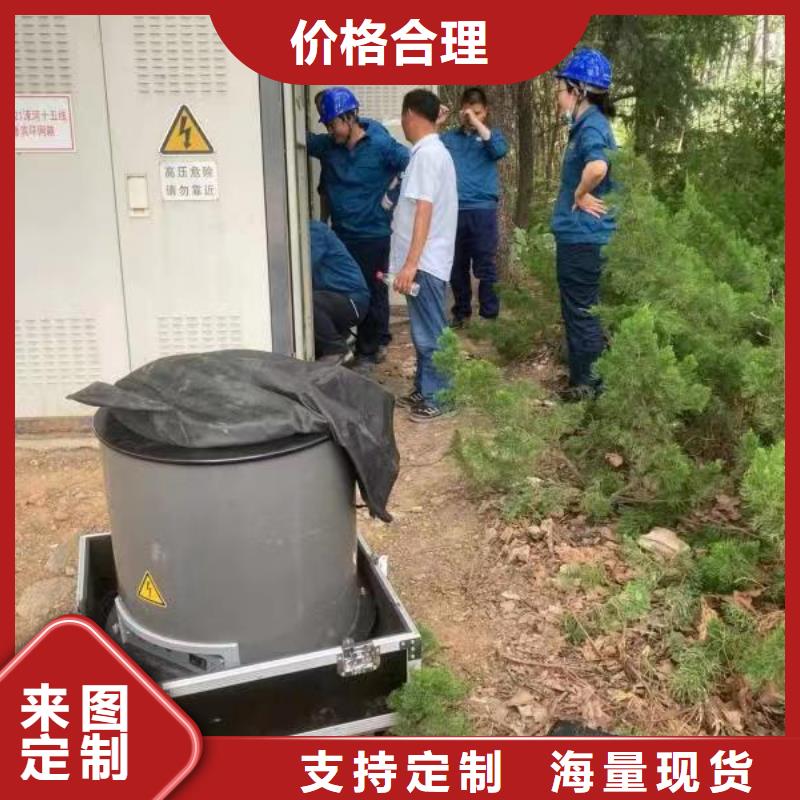

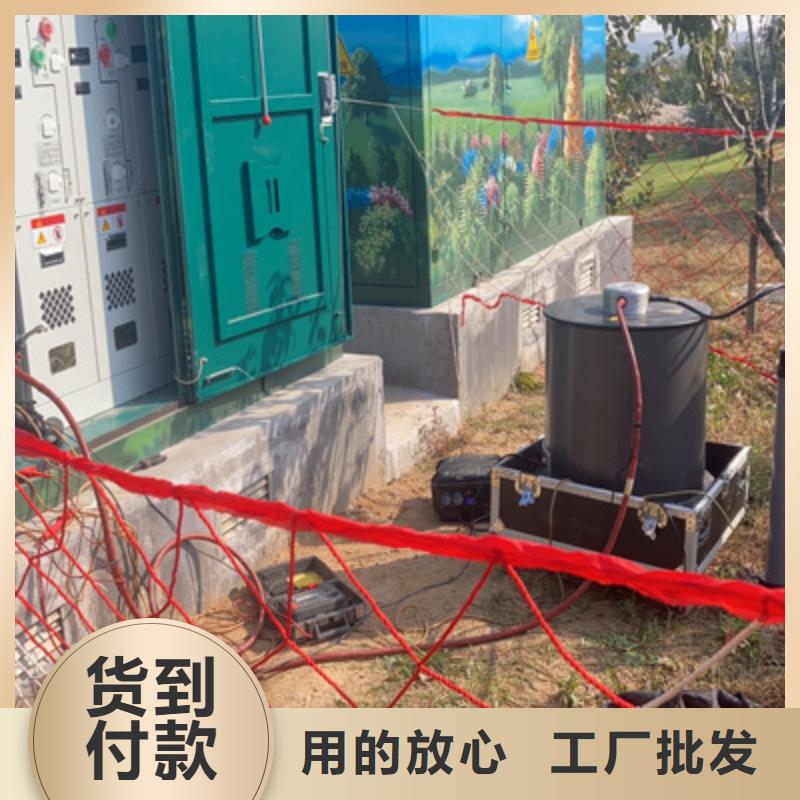

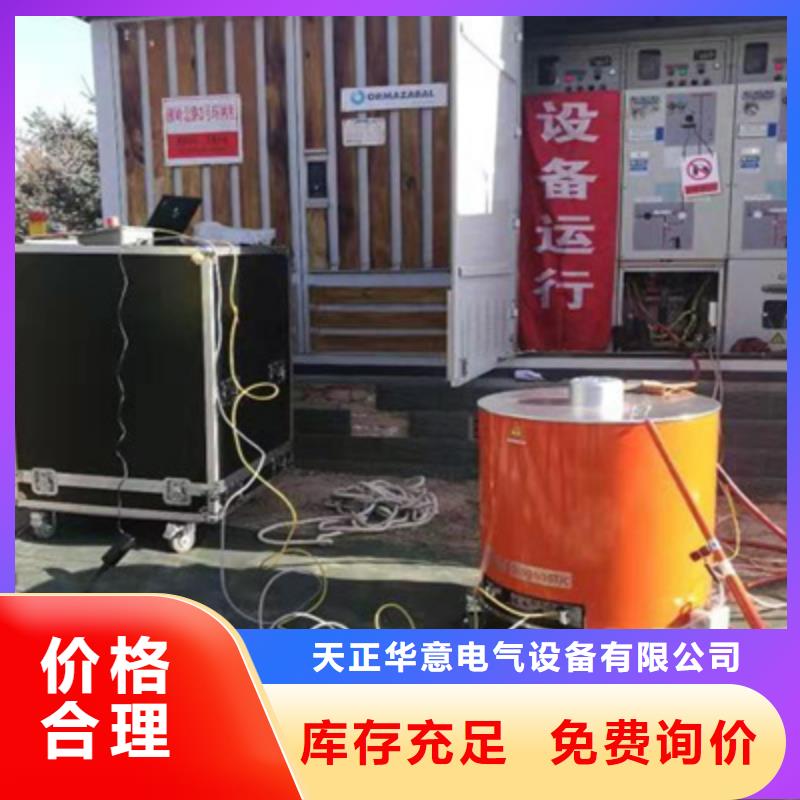

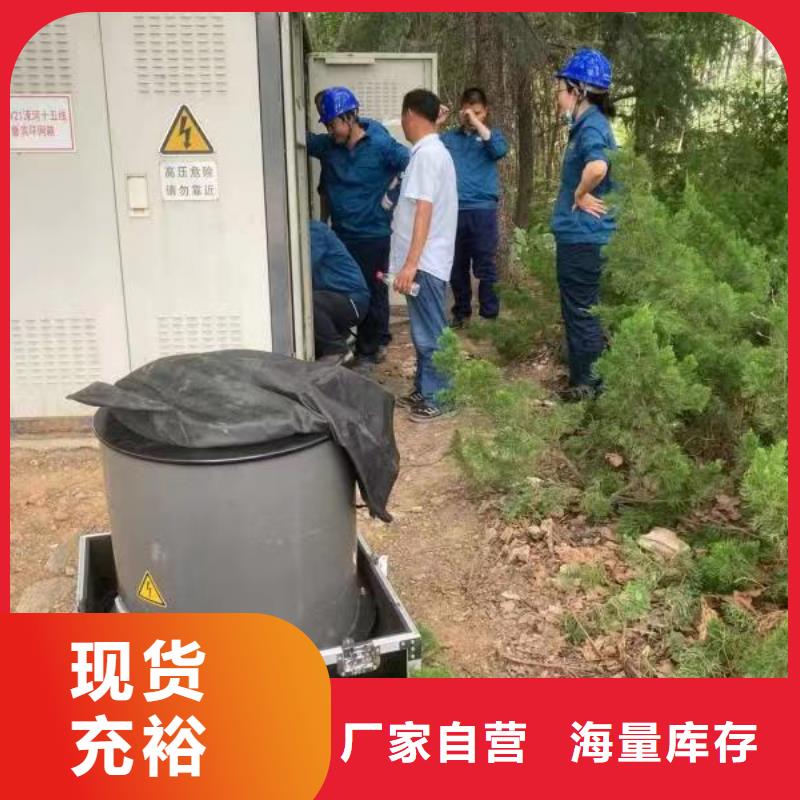

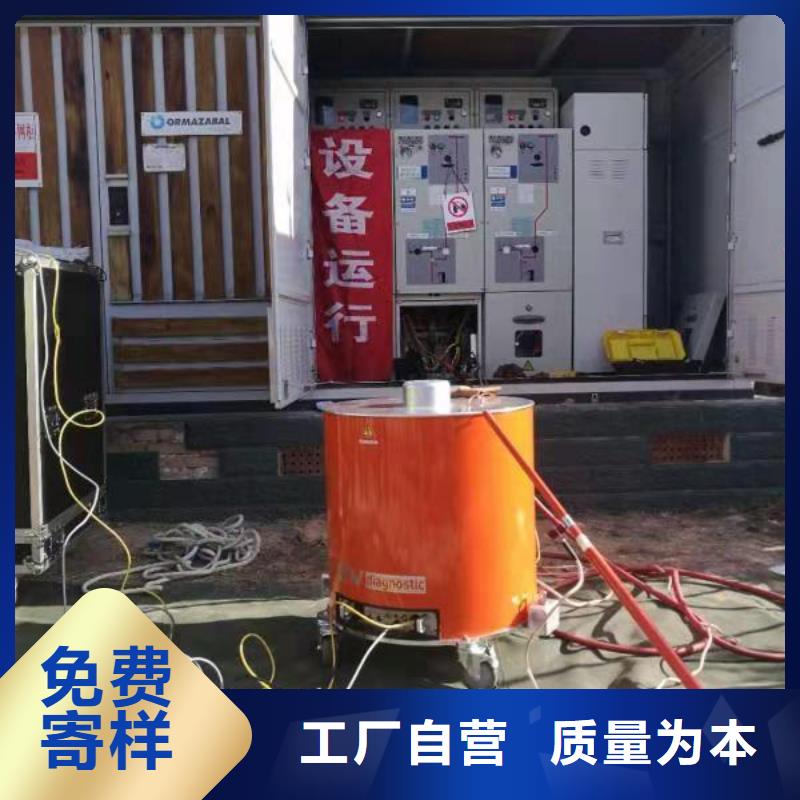

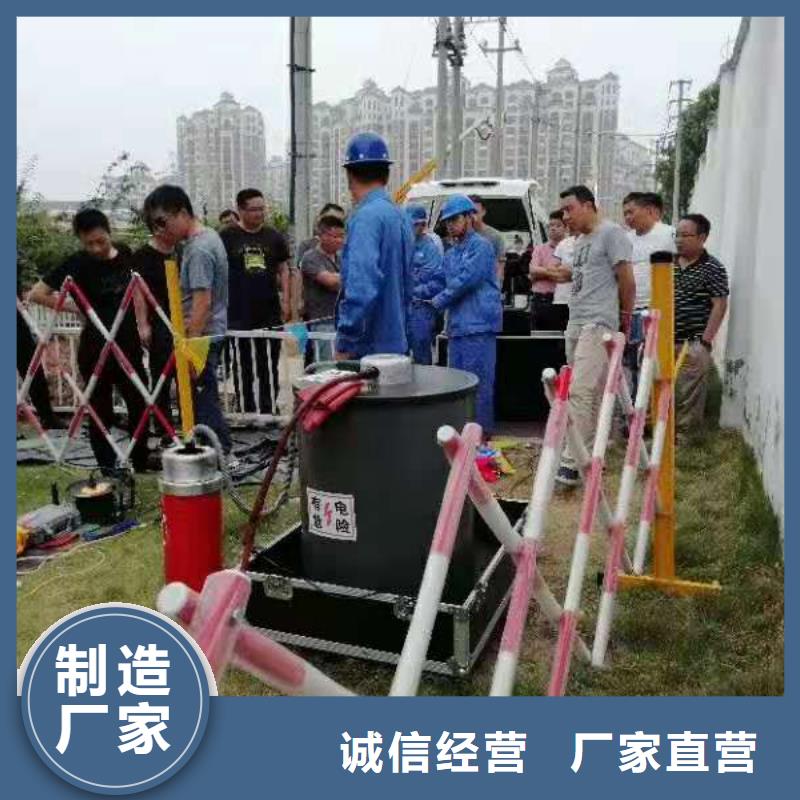

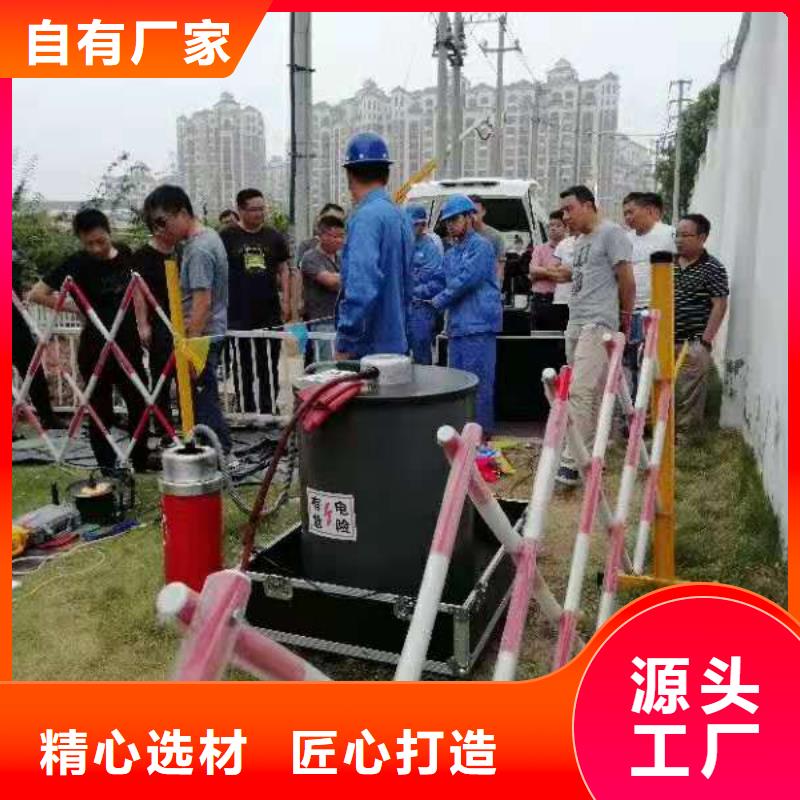

振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 21,2 kV (有效值) 60 kV (峰值) / 42,4 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0,025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频, 100 kHz – 20 MHz,自适应配置输入电压 单相, 94 – 250 V, 48 – 63 Hz, 500 VA 单相, 94 – 250 V, 48 – 63 Hz, 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告

振荡波局放耐压试验系统 为更好地使用本系统请仔细阅读使用说明书，并请妥善保管以备日后使用。本公司保留更改本说明书内容的权利和产品更新导致的表述差异。35kV电缆振荡波局部放电检测系统 OWTS 60青岛天正华意电气OWTS 60适用于测试6kV～35kV电压等级电力电缆。输出电压60kV，输出电流达到10mV，是同类产品中输出功率的设备，节省了现场的试验时间。小可测电压达3kV可轻松覆盖35kV电压等级以下电缆的振荡波试验。图2 青岛天正华意电气OWTS型35kV电缆振荡波局部放电检测系统一、行业标准关于6kV～35kV电缆振荡波测量系统及测试方法的规定1.1 DL/T 1575-2016《6kV～35kV电缆振荡波局部放电测量系统》该标准对6kV～35kV电缆振荡波局放检测系统性能、检验方法、检验规则及标识、包装、运输等提出了具体的要求。1.2 DL/T 1576-2016《6kV～35kV电缆振荡波局部放电测试方法》关于电缆局放处理的规定测试电压及次数根据电缆类型，相应的测试电压及次数如表1所示。若测试过程中发现放电量急剧增加，应停止升压测试，尝试定位排查潜在缺陷。表1 振荡波局部放电试验中各测试电压及次数电缆类型 试验电压U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投运电缆 1 1 3 1 1 3 3 1 3 1 1已投运电缆 1 1 3 1 1 3 3 - - 1 1注：新投运电缆为敷设时间小于1年且未经过大修的电缆；其他情形按已投运电缆考虑临界局部放电量参考值：典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量如表2所示。表2 典型的交联聚乙烯（XLPE）和油纸绝缘（PILC）电缆参考临界局部放电量

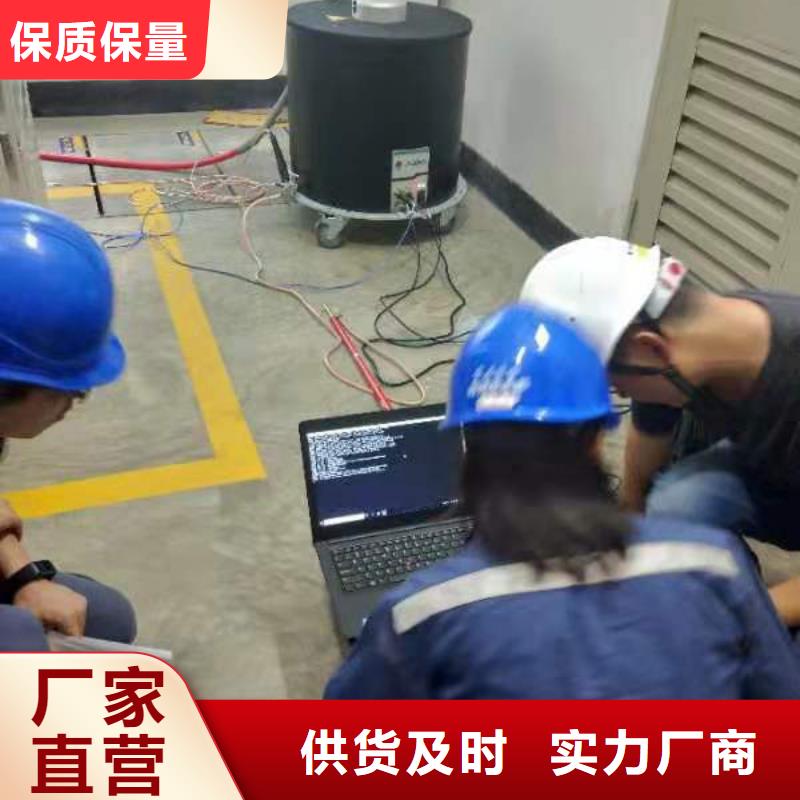

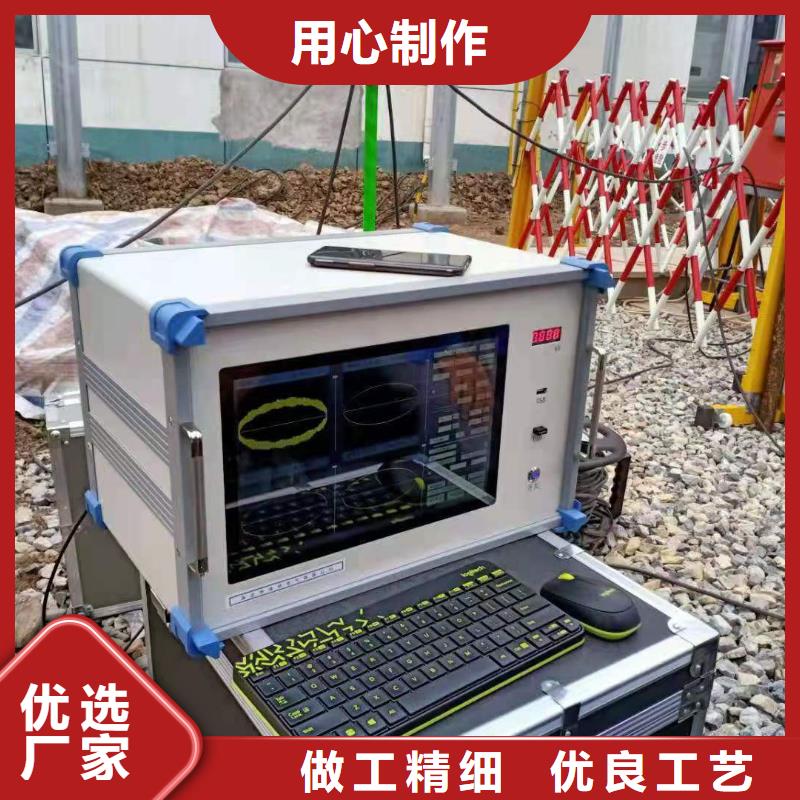

振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。
