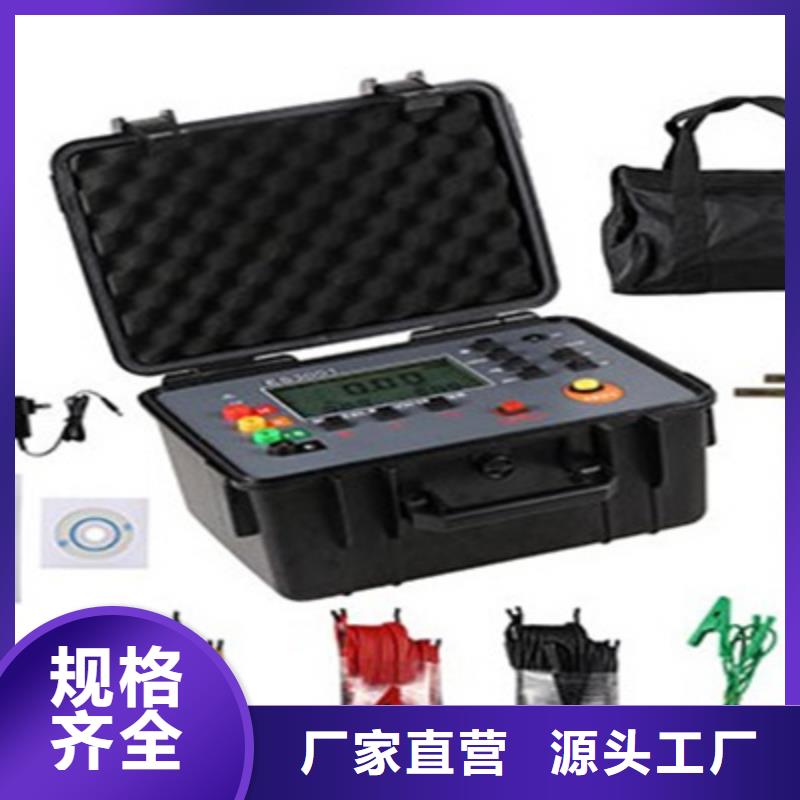

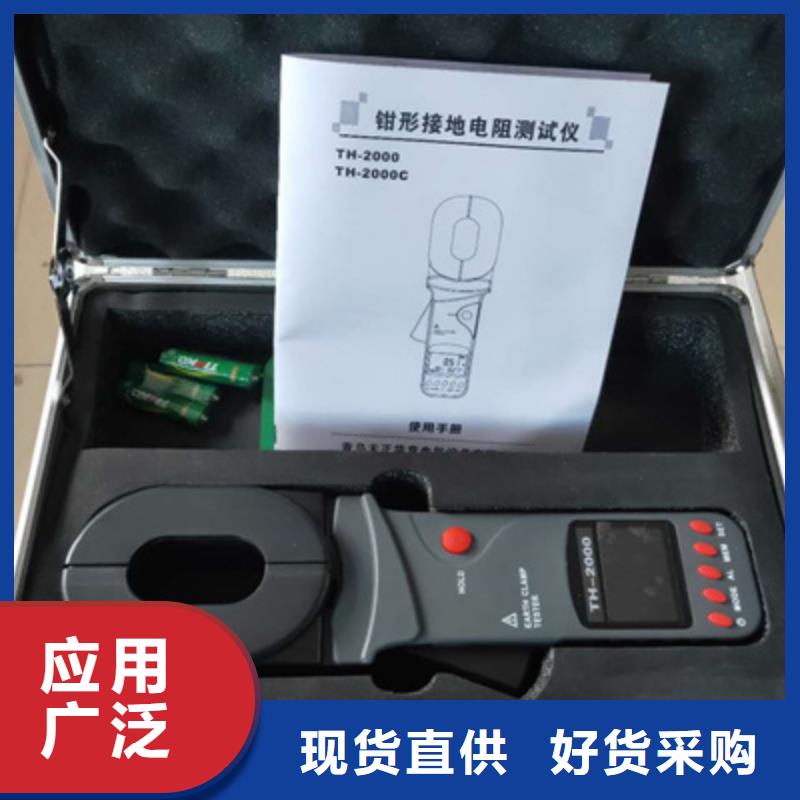

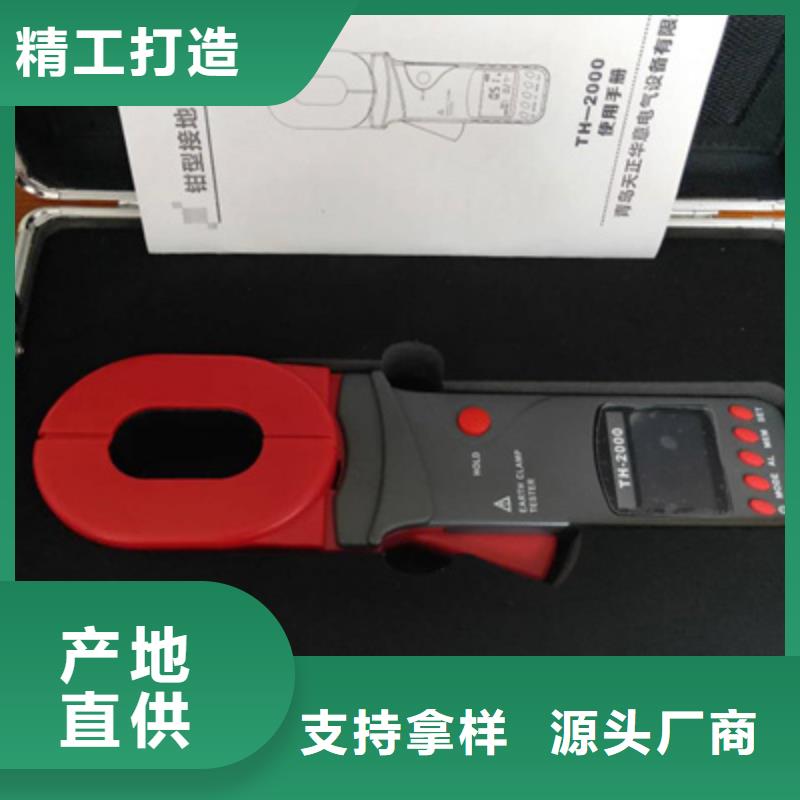

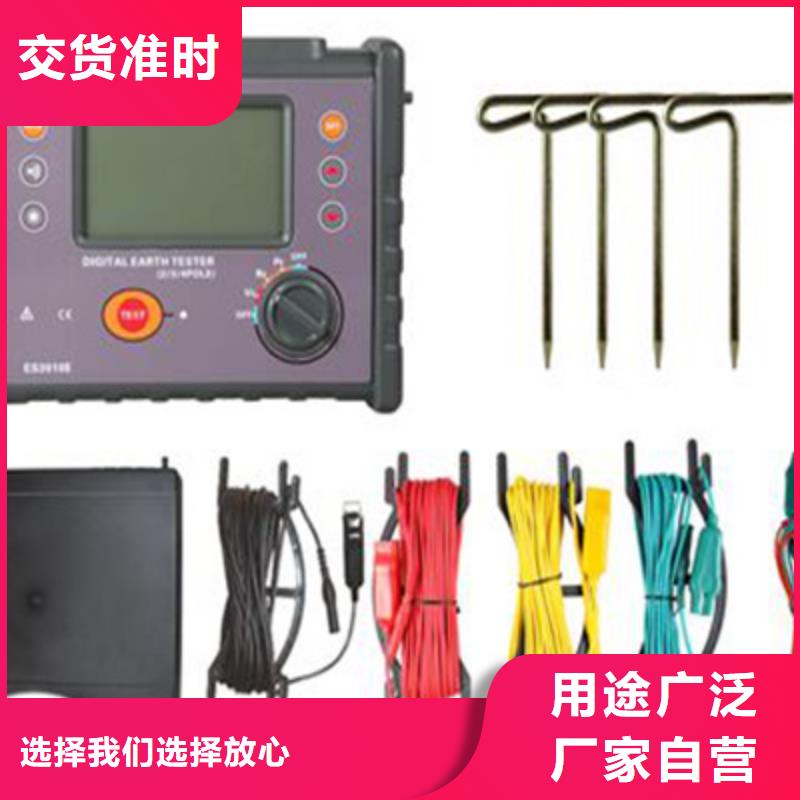

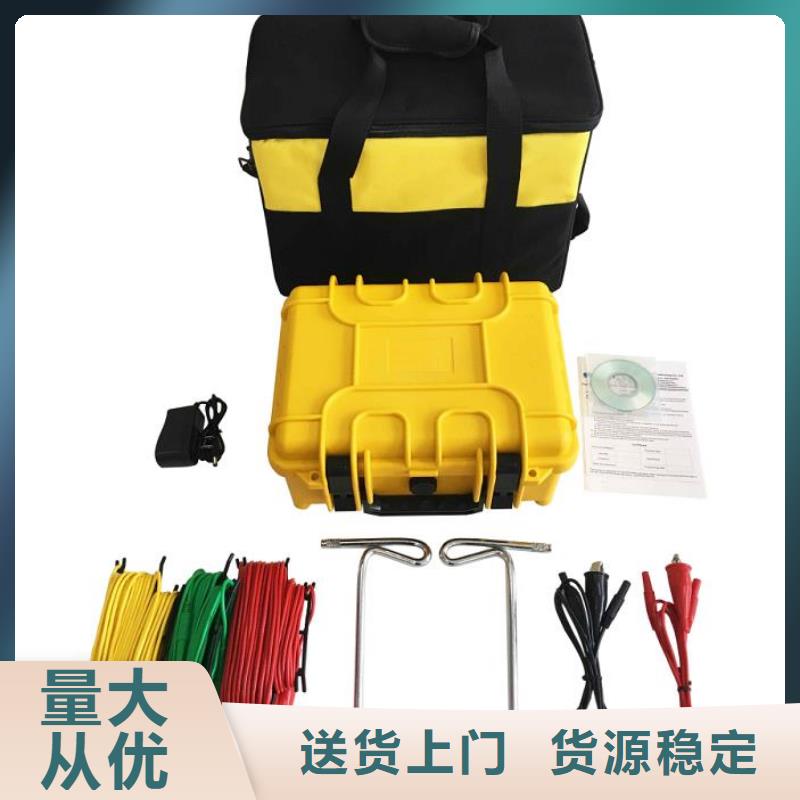

接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题,测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源,保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量,测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》

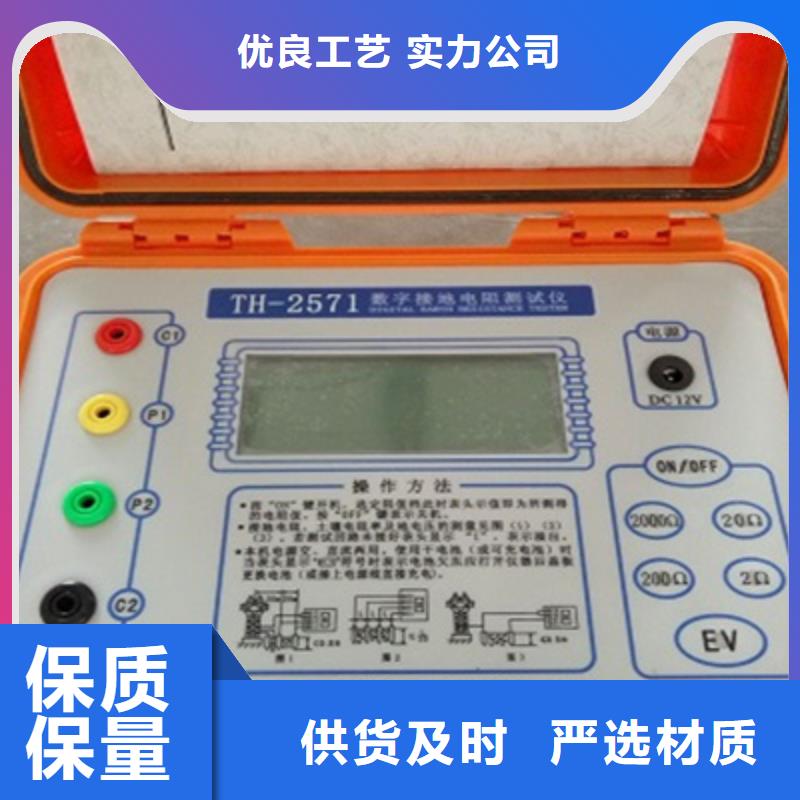

接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差,再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。
