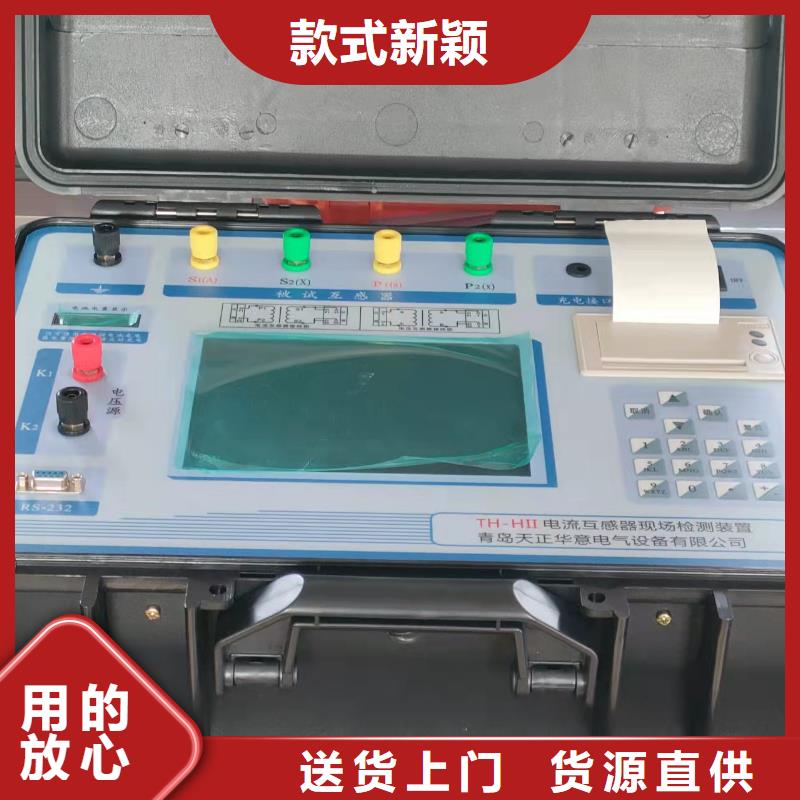

互感器综合测试仪,【天正华意电气设备(徐州市分公司)tianzh3611-74】,专注于互感器综合测试仪的研发、sOb1ndzUK生产和销售。我们的产品广泛应用于各个行业,以其质量和性能赢得了市场的广泛认可。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

互感器综合测试仪、CT直阻测试接线示意图3．PT变比极性测量：测试接线如图18所示：图18、PT变比极性测试接线示意图用红色接线钳夹到被测PT的一次侧极性端端子A，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测PT的一次侧非极性端端子X，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；第三条测试线首端的红色芯接到被测PT的二次侧极性端a，黑色芯接到被测PT的二次侧非极性端x；末端的红色芯接到仪器标有“CT一次”部分端子的P1端子，末端的黑色芯接到仪器标有“CT一次”部分端子的P2端子。接好线后，在主界面选择相应的测试项目，按“确定键”开始测试直到自动结束。六、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．试验过程中不要将测试夹钳摘掉，防止开路。6．试验接线工作必须在确保已断电，且CT已由计量回路中断开的情况下进行；所以被要接线的位置提前要接地放电，防止感应电压触电。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行

互感器综合测试仪额定负荷系统内部存储的额定负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定负荷值。13）下限负荷系统内部存储的下限负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除下限负荷值。14）一次端是否接线可以选择“是”或“否”，选择“是”则测试全程一次端都接线，不需二次接线。选择“否”时一次端先不接线，等弹出接线提示后再给一次端接线。这样可以分布电容的影响，提高准确度。选择不接线时，导纳测试完成后会弹出下图所示对话框提示给一次端接线，在接线前应先按下“高压输出开关”，切断高压输出，接完线先后先接通“高压输出开关”再点击“继续”15）频率选择有 “工频”和“异频”两种，用“工频”测试速度较快，用“异频”抗干扰能力较强。建议先用工频测试，如果现场有高压干扰，再切换到异频。16）开始测量配置好该互感器的各项内容，将要测试误差的二次绕组序号选中，点击此处，开始误差测试。测试完成后，整个测试数据将显示在界面上:测试结束以后，务必关机后再拆除高压线！2、数据交互界面 点击该菜单处：“确认”后，可以将保存的数据导入优盘中，也可将优盘中的数据导入到系统中查看。3、系统设置界面1）测量参数点击选择下拉菜单，可以对系统里的准确度等级，型号，一次电压，二次电压，功率因数，频率，负荷这7个单项进行增加，修改，删除操作。
